長飛光纖光纜股份有限公司股票代碼：601869.SH / 06869.HK

產品中心

您當前位置：首頁 > 產品中心 > ODN > 金具

預絞式懸垂線夾——OPGW 光纜用

預絞式懸垂線夾用于光纜在直線桿塔上的懸掛和支撐。線夾用于傳遞軸向載荷，并分散徑向壓應力, 對光纜起到良好的保護作用，避免光纜產生過小的彎曲半徑和應力集中的異常情況發生。線夾握力大于光纜額定抗拉強度的15％ -20%, 具有優異的抗疲勞性，對電力光纜還可起到輔助減振的作用。
產品特點
  • 預絞式懸垂線夾將懸掛點受力分散到整個預絞絲長度上，有效減小了OPGW 光纜所受靜態壓力和微風振動引起的動態應力，避免OPGW 光纜受損傷，大大提高了光纜抗疲勞特性，延長了光纜的使用壽命。
  • OPGW 預絞式懸垂線夾依線路跨距、落差及張力的大小分雙層預絞絲單懸掛點懸垂線夾（簡稱單懸垂線夾）、雙層預絞絲雙懸掛點懸垂線夾（簡稱雙懸垂線夾）。
OPGW 光纜用單懸垂線夾

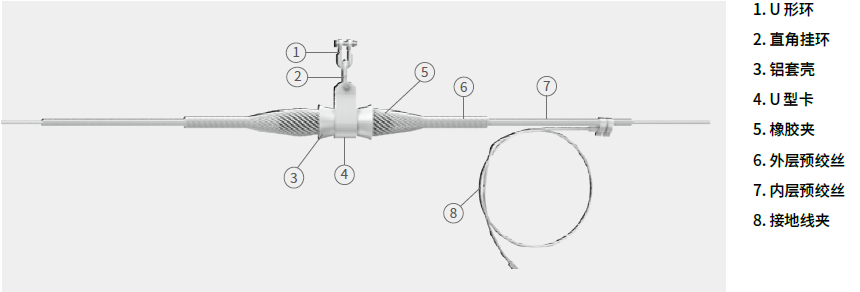

  • 參考配件圖

  • 產品型號規格
產品規格 適用纜徑 光纜額定抗拉力(kN)

最小

最大

XJO 870/60

8.1

8.7

60

XJO 940/60

8.8

9.4

60

XJO 1010/60

9.5

10.1

60

XJO 1080/60

10.2

10.8

60

XJO 1150/60

10.9

11.5

60

XJO 1220/60

11.6

12.2

60

XJO 1290/60

12.3

12.9

60

XJO 1360/60

13.0

13.6

60

XJO 870/80

8.1

8.7

80

XJO 940/80

8.8

9.4

80

XJO 1010/80

9.5

10.1

80

XJO 1080/80

10.2

10.8

80

XJO 1150/80

10.9

11.5

80

XJO 1220/80

11.6

12.2

80

XJO 1290/80

12.3

12.9

80

XJO 1360/80

13.0

13.6

80

XJO 1430/80

13.7

14.3

80

XJO 1080/100

10.2

10.8

100

XJO 1150/100

10.9

11.5

100

XJO 1220/100

11.6

12.2

100

XJO 1290/100

12.3

12.9

100

XJO 1360/100

13.0

13.6

100

XJO 1430/100

13.7

14.3

100

XJO 1500/100

14.4

15.0

100

XJO 1570/100

15.1

15.7

100

XJO 1220/120

11.6

12.2

120

XJO 1290/120

12.3

12.9

120

XJO 1360/120

13.0

13.6

120

XJO 1430/120

13.7

14.3

120

XJO 1500/120

14.4

15.0

120

XJO 1570/120

15.1

15.7

120

XJO 1640/120

15.8

16.4

120

XJO 1500/140

14.4

15.0

140

XJO 1570/140

15.1

15.7

140

XJO 1640/140

15.8

16.4

140

XJO 1710/140

16.5

17.1

140

XJO 1780/140

17.2

17.8

140

XJO 1850/140

17.9

18.5

140

注：

  • XJO 各字母含義：X-懸垂線夾，J-預絞式，O-適用OPGW光纜
  • 表中未涵蓋公司所有產品，如有需要請與本公司聯系。

?

OPGW 光纜用雙懸垂線夾

雙懸垂線夾采用雙懸掛頭設計方案，包括內外層預絞絲、兩套懸掛頭、接地線夾和配套連接件等。雙懸垂線
夾主要用于光纜在高落差，大檔距或線路角度大于30°時的直線桿塔上的懸掛和支撐。

?

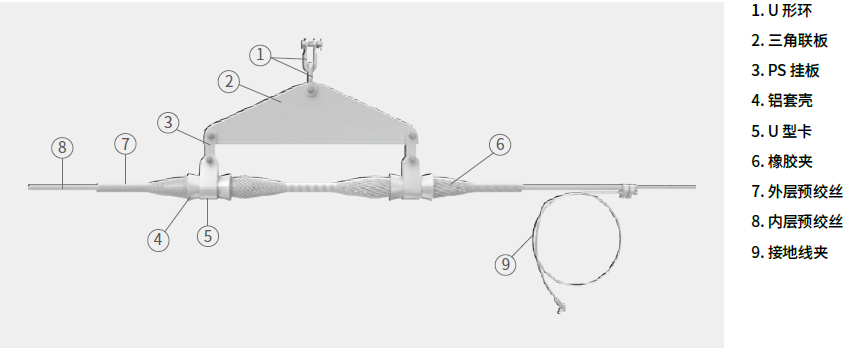

  • 參考配件圖

?

  • 產品型號規格
產品規格 適用纜徑

最小

最大

XJSO 940

8.8

9.4

XJSO 1010

9.5

10.1

XJSO 1080

10.2

10.8

XJSO 1150

10.9

11.5

XJSO 1220

11.6

12.2

XJSO 1290

12.3

12.9

XJSO 1360

13.0

13.6

XJSO 1430

13.7

14.3

XJSO 1500

14.4

15.0

XJSO 1570

15.1

15.7

XJSO 1640

15.8

16.4

XJSO 1710

16.5

17.1

XJSO 1780

17.2

17.8

XJSO 1850

17.9

18.5

注：

  • XJSO 各字母含義：X-耐張線夾，J-預絞式，S-雙懸垂線夾，O-適用OPGW光纜。
  • 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
  • * 特殊情況下，請與本公司聯系，我們將根據線路具體情況提供特殊設計或咨詢服務。

?

?

?

?

產品彩頁
